脫硫吸收塔噴淋系統(噴淋層玻璃鋼除霧器反沖洗)是整個脫硫裝置的核心系統，對煙氣除去SO2等有害成分的過程主要在這個系統完成。

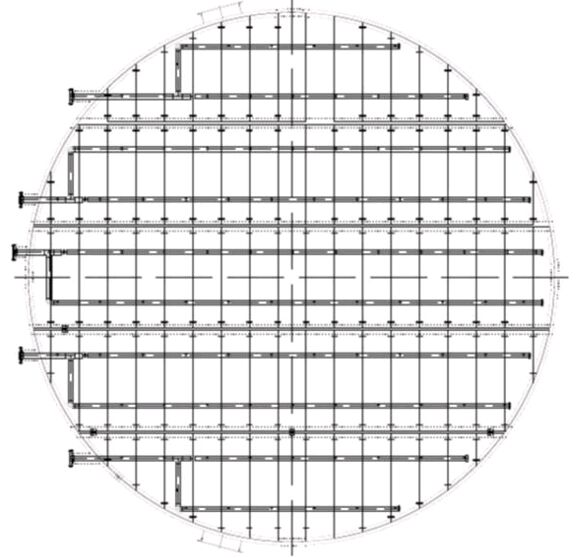

　　脫硫吸收塔噴淋系統噴淋層采用高級的螺旋狀噴嘴，在同等噴霧條件下，對循環泵的壓力需求較低。該種噴嘴可使噴出的三重環狀液膜氣液接觸效率高，能達到高效吸收性能和高除塵性能。噴淋層的布置增加了漿液與氣體的接觸面積和幾率，保證吸收塔橫截面能被完全布滿，使SO2、SO3、HF、HCl等被充分去除。由于在吸收塔內吸收劑漿液通過循環泵反復循環與煙氣接觸，吸收劑利用率很高。

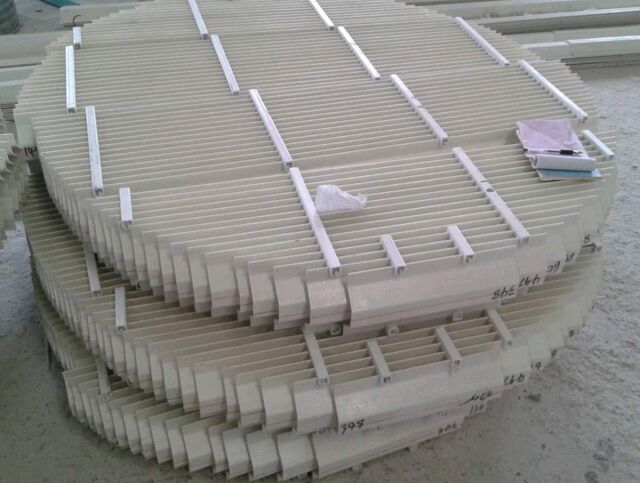

　　脫硫吸收塔噴淋系統(噴淋層反沖洗)除霧器用于分離煙氣攜帶的液滴，防止冷煙氣玷污GGH、煙道等。本工程采用折流板玻璃鋼除霧器，是利用液滴與固體表面的相互撞擊而將液滴凝聚并捕集。氣液通過曲折的擋板，流線多次偏轉，液滴則由于慣性而撞在擋板上被捕集。經過凈化處理的煙氣流經兩級臥式除霧器，在此處將煙氣攜帶的漿液微滴除去。從煙氣中分離出來的小液滴慢慢凝聚成比較大的液滴，然后沿除霧器葉片的下部往下滑落，直到漿液池。經洗滌和凈化的煙氣流出吸收塔，最終通過煙氣換熱器升溫后經凈煙道排入煙囪。

實際就是把SO2排放到大氣中，同時也造成風機、熱交換器及煙道的玷污和嚴重腐蝕。因此，濕法脫硫工藝上對吸收設備提出除霧的要求，被凈化的氣體在離開吸收塔之前要除霧。除霧器是FGD系統中的關鍵設備，其性能直接影響到濕法FGD系統能否連續可靠運行。除霧器故障不僅會造成脫硫系統的停運，甚至可能導致整個機組（系統停機）。

 除霧器的布置形式最常見的有平板式布置和屋頂式布置。
