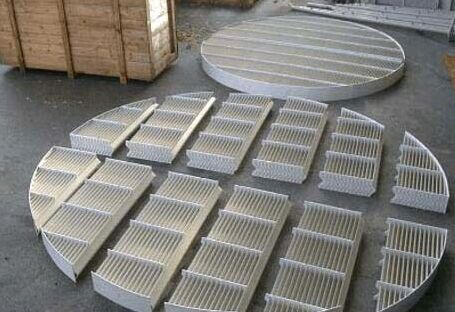

脫硫塔除霧器主要是由波形葉片、板片、卡條等固定裝置組成，在濕法脫硫，吸收塔在運行過程中，易產生粒徑為10--60微米的“霧”，“霧” 不僅含有水分，它還溶有硫酸、硫酸鹽、二氧化硫等，同時也造成風機、熱交換器及煙道的玷污和嚴重腐蝕，因此，濕法脫硫工藝上對吸收設備提出除霧的要求，被凈化的氣體在離開吸收塔之前要除霧。

脫硫塔除霧器采用兩層除霧三層沖洗的結構方式，臨界工作面成水平形;這樣的設計主要針對煙氣比較均勻的脫硫塔，塔體斷面小煙氣流速高的不宜使用。

一級脫硫塔除霧器葉片間距為40mm，通道跨徑一般為2185mm(實際根據現場工況而定)，葉片采用四轉向波紋板。煙氣在通過一級脫硫塔除霧器斷面的時候;煙氣中的水分可以85%的被捕捉回收。捕捉粒徑25-35um。由于一級除霧器是脫硫除霧環節的主要除霧層，煙氣中的大部分雜質由一級捕捉。所以脫硫塔除霧葉片很容易積垢，因此一級除霧器沖洗系統設計了兩層：臨界面一層向上噴射沖洗，背面一層向下沖洗。確保脫硫塔除霧器的徹底清洗。

由于煙氣在通過一級除霧器時，煙氣中的大部分水分和夾帶物已經被捕捉回收(25um以上);一小部分逃逸，還有沖洗一級除霧器時所產生的水汽。這些介質就要二級除霧器將其捕捉回收

二級脫硫塔除霧器葉片間距為25mm，通道跨徑一般為2185mm(實際根據現場工況而定)，葉片采用四轉向波紋板。煙氣在通過二級脫硫塔除霧器斷面的時侯，由一級所逃逸的部分水汽和沖洗一級除霧器所產生水汽，將由二級對其進行完全捕捉回收。由于二級除霧器間距較小，也就是煙氣在通過這一級除霧器時，煙氣在上升的過程中受到擠壓，使其充分與除霧片接觸。所以二級除霧器的除霧粒徑更小，捕捉粒徑再20-25um以上。但同時也增加壓降。由于二級除霧器是補助除霧，所以沖洗只有一層：正面向上沖洗，反面不沖洗。防止再次逃逸。(特殊情況也設計反面沖洗，主要根據現場工況)。
