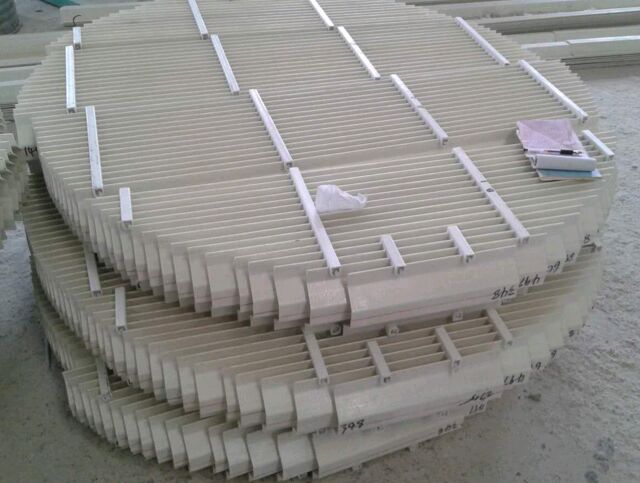

玻璃鋼除霧器布置形式通常有：水平型、人字型、V字型、組合型等大型脫硫吸收塔中多采用人字型布置，V字型布置或組合型布置(如菱形、X型)。吸收塔出口水平段上采用水平型。

常用絲網除霧器(又稱捕沫器、捕霧器)，主要用于分離直徑大于3μm～5μm的液滴，工作原理如右圖所示。當帶有液沫的氣體以一定的速度上升，脫硫除霧器，通過架在格柵上的金屬絲網時，液沫上升的慣性作用使得液沫與細絲碰撞而粘附在細絲的表面上。細絲表面上的液沫進一步擴散及液沫本身的重力沉降，使液沫形成較大的液滴沿著細絲流至它的交織處。由于細絲的可濕性、液體的表面張力及細絲的毛細管作用，使得液滴越來越大，直至其自身的重力超過氣體上升的浮力和液體表面張力的合力時，就被分離而下落，流至容器的下游設備中。只要操作氣速等條件選擇的當，氣體通過絲網除沫器后，其除沫效率可達到97%以上，完全可以達到去除霧沫的目的。

玻璃鋼除霧器的安裝：

除霧器濕法脫硫工藝上對吸收設備提出除霧的要求，被凈化的氣體在離開吸收塔之前要除霧。

除霧器系統由除霧器本體及沖洗系統組成。具體為二級除霧器本體、沖洗水管道、噴嘴、支撐架、支撐梁及相關連接、固定、密封件等組成。

用途

除霧器用于分離塔中氣體夾帶的液滴，以保證有傳質效率，降低有價值的物料損失和改善塔后壓縮機的操作，一般多在塔頂設置除霧器�？捎行�去除3--5um的霧滴，塔盤間若設置除沫器，不僅可保證塔盤的傳質效率，還可以減小板間距。所以除霧器主要用于氣液分離。亦可為空氣過濾器用于氣體分離。此外，絲網還可作為儀表工業中各類儀表的緩沖器，以防止電波干擾的電子屏蔽器等。

濕法脫硫，吸收塔在運行過程中，易產生粒徑為10--60微米的“霧”，“霧” 不僅含有水分，它還溶有硫酸、硫酸鹽、SO2等。如不妥善解決，任何進入煙囪的“霧”，

除霧器的布置形式最常見的有平板式布置和屋頂式布置。
